Descripción

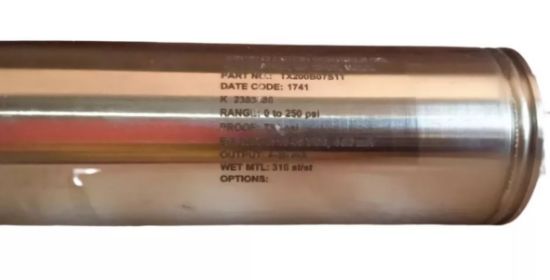

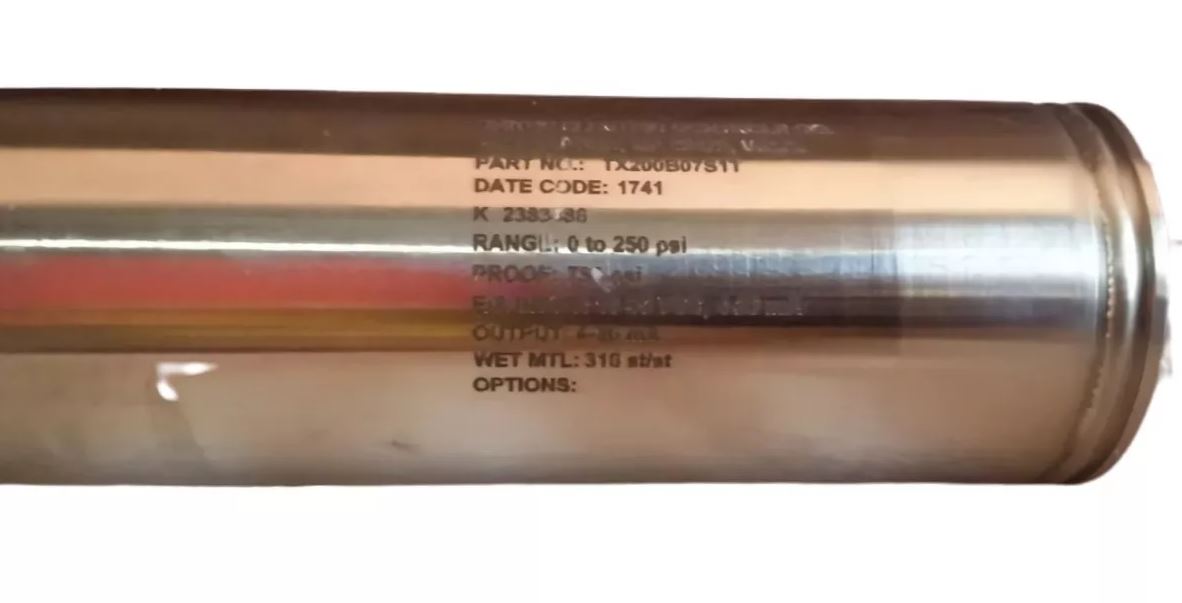

TRANSMISOR DE PRESIÓN A PRUEBA DE EXPLOSIÓN ASIC O HART Modelo TX200B07S1T o TX200-15929
Rango: 0-300 PSI
Proof o resistencia: 900 PSI

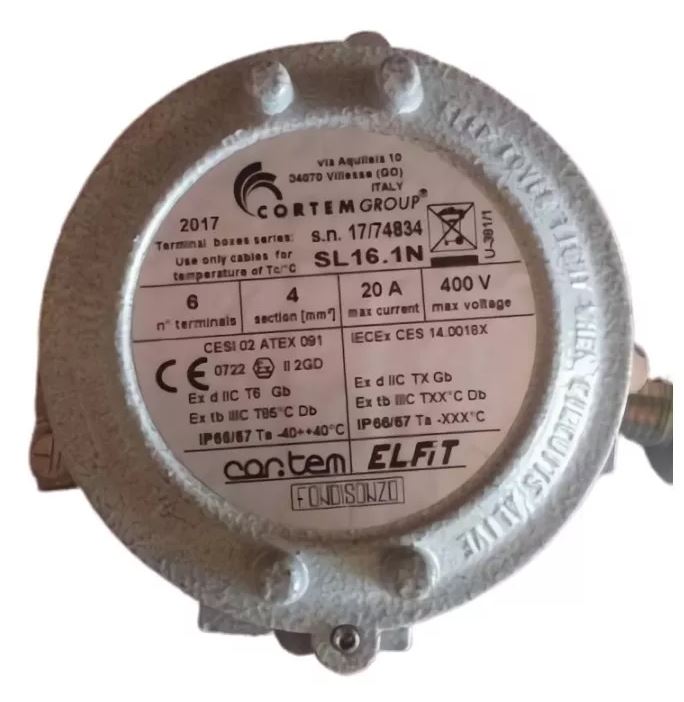

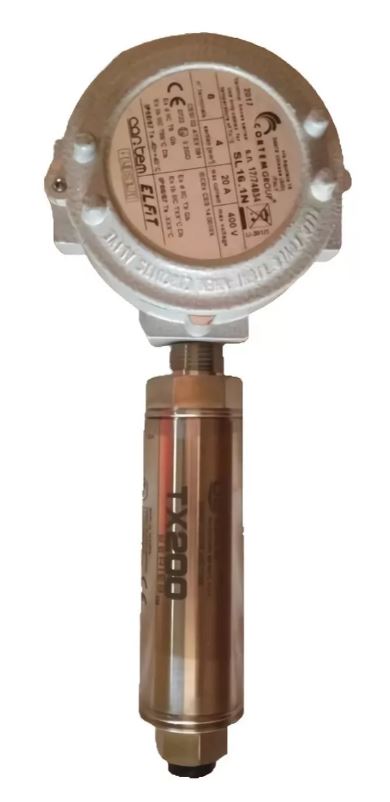

NOTA: INCLUYE CAJA DE UNIÓN O EMPALME MARCA CORTEM GROUP, MODELO SL16.1
CARACTERÍSTICAS:
GAS UNI ISO 7/1 (2X 1/2"); Dimensiones del lado de afuera en mm. A (100), D1 (89), H (67), C (34) Y B1 (17), Dimensiones por dentro o el interior en mm; 0D1 (80x2), S (3.5), S1 (3.5), PESO 280 gr.
Las cajas de empalmes de la serie S están hechas de aleación de aluminio o acero inoxidable AISI316L y se utilizan para acomodar cables conectados tanto con regletas multipolares como terminales modulares. La amplia gama ofrecida satisface las necesidades específicas de los clientes y se puede instalar en áreas clasificadas como Zona 1, 2, 21, 22. Las características de diseño de las cajas de empalmes de la serie S las hacen adecuadas para temperaturas de funcionamiento de -40 ° C a +150 Rango de ° C dependiendo de su tamaño, el tipo de junta utilizada y los terminales utilizados.

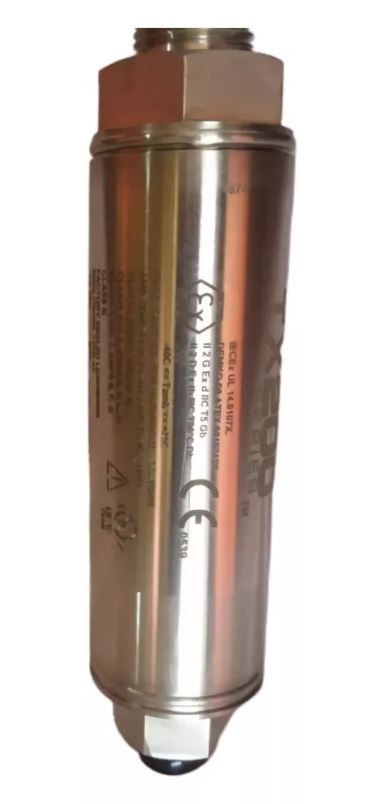

TRANSMISOR DE PRESIÓN TX200
• HART®
protocolo de comunicaciones 7 con salida de
4-20 mA
• Salidas de voltaje ASIC 4-20 o 1-5 o 0-10 mA
• 0.25% de exactitud
• Compacto, acero inoxidable 316,
caja herméticamente sellada
• Certificación cULus y ATEX para
Clase I, Div. 1, Zona 1
• Garantía de 3 años
• Rangos de presión:
0 a 15 psi a 0 a 25,000 psi
(0 a 1 bar a 0 a 1723,7 bar)

INFORMACIÓN GENERAL:
TX200 Modelos con rango ASIC fijo y ajustable en campo
El modelo TX200 es un transmisor de presión compacto y resistente que usa
la tecnología ASIC para brindar óptimo acondicionamiento de señal del sensor
y compensación de temperatura de la salida del sensor. Está diseñado para la
industria de control de procesos en todo el mundo y se adapta perfectamente
para aplicaciones petroquímicas y de extracción de petróleo y gas. El TX200
proporciona una solución rentable a la utilización de transmisores convencionales
de proceso.
El modelo TX200B de rango fijo se recomienda para el uso donde la presión del
proceso es consistente dentro del rango y donde el acceso físico al transmisor está
limitado o no es necesario.
aplicaciones
Las aprobaciones cULus y ATEX aseguran la mayoría de las ubicaciones peligrosas en todo el mundo
se cumplen los requisitos. Los transmisores de presión TX200 se utilizan para monitorear la presión en una variedad de aplicaciones aguas arriba, aguas intermedias y aguas abajo.
Equipos de perforación y plataformas de bombeo en alta mar
Sistemas RTU y SCADA
Supervisión de válvulas submarinas
Supervisión del colector de línea de flujo
Sistemas separadores de petróleo/gas
Monitoreo de flujo de gas
Estaciones compresoras de tuberías para mantener el flujo y la presión
niveles a lo largo de los gasoductos
Monitoreo de tuberías tanto de superficie como subterráneas
integridad física y mecánica
Monitoreo de bombas
Monitoreo de flujo de gas
Estaciones compresoras de tuberías para mantener el flujo y la presión
niveles a lo largo de los gasoductos
Monitoreo de tuberías tanto de superficie como subterráneas
integridad física y mecánica
Monitoreo de bombas

tecnología
Los transmisores de presión convierten la presión aplicada en una señal electrónica a través de varias tecnologías. El transmisor de presión TX200 utiliza dos de estos: un sensor de presión piezorresistivo para aplicaciones de baja presión y un sensor de presión de galga extensiométrica de lámina adherida para aplicaciones de alta presión, ambos con tecnología ASIC para proporcionar un acondicionamiento óptimo de la señal del sensor y compensación de temperatura de la salida del sensor. .

SKU: 00382
